Was ist ein Sensor 1/2,3

[Jam]

Registrierte Benutzer sehen diesen Banner nicht!

Hallo zusammen,

ich lese gerade das Buch zur FZ300 und habe auch schon den Google benutzt, aber die Antwort habe ich bisher nicht gefunden.

Arbeiten mit dem Superzoom ab Seite 238.

Die Bezeichnung 1/2,3 ist ja die Diagonale. Das wären ca. 11 mm.

Bei 1/2,3″ ist der Sensor 6,2 mal 4,6 mm. Diagonale 7,7 mm . Fläche 29 mm².
Quelle: https://de.wikipedia.org/wiki/Formatfak" onclick="window.open(this.href);return false; ... bildformat

Mich würde nun nur interessieren, was dieses 1/2,3 nun sein soll, weil passen tun die 11 mm zu den 7,7mm Diagonale ja gerade mal nicht.

Oder ist mit 1/2,3 noch irgendwas anderes gemeint????

Gruß Jürgen

[Horka]

Das Thema ist hier heiß diskutiert worden.

Die Zollgröße stammt noch aus der Glasröhrenzeit. Die Aufnahmeröhre hatte einen Durchmesser von 1/2.3 Zoll. Der gesamte Durchmesser kann wegen Verzerrungen nicht genutzt werden, man hat ein kleineres Quadrat oder Rechteck als lichtempfindliche Fläche eingesetzt.

Ich vermute, dass es den Amis unmöglich war, die neue Fläche in ihren verrückten Maßen anzugeben (versuch mal, die von Dir genannten Seitenmaße in Zollbrüche umzurechnen). Sie haben deswegen einfach den Röhrendurchmesser (auch bei anderen Größen) als Bezeichnung für das Aufnahmesystem gewählt. Weil es so praktisch ist und es alle verstanden haben, ist es dabei geblieben.

Ich kann schon verstehen, dass eine Weltraummmission wegen falscher Umrechnung von Zoll und metrisch gescheitert ist.

Horst

[Nitram]

Hallo Jürgen,

hier ist der Thread, in dem das alles schonmal durchdiskutiert wurde.

http://www.lumix-forum.de/viewtopic.php ... doch+nicht

In diesem Sinne

[Rossi2u]

Es ging damals, als die analoge Videotechnik den Schritt in die digitale Welt begann, um Vergleichbarkeit: Die Zollgrößen der digitalen Bildwandler gaben/geben an, welchen Durchmesser die Röhre haben muss, um eine vergleichbar große Bildaufnahmefläche des analogen Zeitalters zu bieten.

Da die digitalen Sensoren anfangs wegen geringer Auflösung nur im TV-Bereich sinnvoll zu nutzen waren, hat die TV-Industrie das Bezeichnungsschema geprägt. Und die Sensorhersteller sind dabei geblieben, sodass die Fotoindustrie da mit musste.

Die korrekte Bezeichnung eines Bildsensors ist übrigens niemals 1/2,3-Zoll-Sensor, sondern 1/2,3-Zoll-Typ-Sensor. Der Typ wird in aller Regel faulerweise weggelassen, weil man sich die Erklärung sparen will. Und sich erst recht in Erklärungsnot bringt, wie dieser Thread beweist.

[Jam]

Hallo Jürgen,

hier ist der Thread, in dem das alles schonmal durchdiskutiert wurde.

http://www.lumix-forum.de/viewtopic.php ... doch+nicht

In diesem Sinne

Das werde ich mir erstmal durchlesen... vielleicht verstehe ich es dann besser

[Jam]

Hallo,

also vielen Dank, das reicht mir jetzt als Erklärung. Die Seite vom vision-doctor hat es mir erklärt.

Wieder etwas schlauer geworden.....

Gruß Jürgen

[Wolfgang B.]

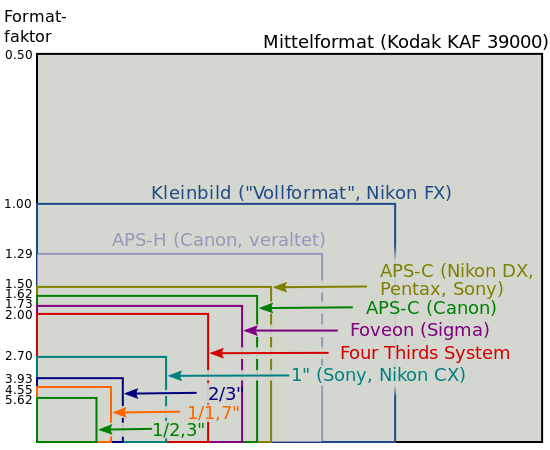

Ein Sensor im Format 1/2,3" hat die Größe 8,8x6,6 mm.



Näheres dazu siehe auch hier:
https://de.wikipedia.org/wiki/Bildsensor

Im Übrigen sollte man manche Leute außerhalb Europas darauf hinweisen, dass die metrische Welt gewisse Vorzüge hat und die Welt der Bildröhren ein überfälliges Ende gefunden hat.

Liebe Größe, Wolfgang

[UlrichH]

Registrierte Benutzer sehen diesen Banner nicht!

Hallo Wolfgang
der Sensor 1/2,3 hat die Größe 6,2x4,6mm Crop Faktor 5,6.
Du meintest den Sonsor 2,3

[Uli1]

Im Übrigen sollte man manche Leute außerhalb Europas darauf hinweisen, dass die metrische Welt gewisse Vorzüge hat und die Welt der Bildröhren ein überfälliges Ende gefunden hat.

Ein ziemlich einseitiger Anspruch zum Aufzwingen eines Systems! Warum nicht umgekehrt?

[Jam]

Im Übrigen sollte man manche Leute außerhalb Europas darauf hinweisen, dass die metrische Welt gewisse Vorzüge hat und die Welt der Bildröhren ein überfälliges Ende gefunden hat.

Ein ziemlich einseitiger Anspruch zum Aufzwingen eines Systems! Warum nicht umgekehrt?

Als ehemaliger Tischler möchte ich nie mit Zoll arbeiten müssen. Wenn ich schon Zeichnungen sehe mit 2 3/8 oder 4 1/16 Bemaßungen bekomme ich die Krise.

Die sollen ihr Zoll behalten, wir behalten unsere Millimeter und gut ist's....

[Wolfgang B.]

Hallo Ulrich,
da hast Du natürlich recht. Aber das ist ja das Schöne im Lumix-Forum: Der Eine pennt und ein anderer passt auf.

Hallo Ul1,
Du hast geschrieben:

Im Übrigen sollte man manche Leute außerhalb Europas darauf hinweisen, dass die metrische Welt gewisse Vorzüge hat und die Welt der Bildröhren ein überfälliges Ende gefunden hat.
Ein ziemlich einseitiger Anspruch zum Aufzwingen eines Systems! Warum nicht umgekehrt?

Eine ziemlich provakante These, die Du da aufstellst. Aber vielleicht kann ich Dir mit einem bisschen Allgemeinbildung weiterhelfen:

Wir schreiben das Jahr 1791. Die ganze Welt leidet unter einem Wirrwarr von Zwölferteilungen (In Berlin hieß das 5-Pfennig-Stück immer noch 'Sechser'- soweit man noch eins findet ), Ellen, Meilen, Handspangen, Daumensprüngen , Füßen und sonstigem Schwachsinn an Längenmaßen. - Allein im Deutschen Reich gab es viele Dutzend unterschiedliche Maßeinheiten, die unterschiedlichen Definitionen von Meilen, Ellen usw. mitgerechnet, denn Meile war nicht Meile und Elle war nicht Elle.
Im Zuge der französischen Revolution wollte man zumindest in Frankreich alles besser machen und so entstand ein erstes "Urmeter I", mit einer metrischen Teilung. Das neue, noch nicht „Meter“ genannte Längenmaß solle der zehnmillionste Teil des Erdmeridianquadranten (Strecke vom Pol zum Äquator) sein.
Nach diversen Neudefinitionen und Erweiterungen schlossen sich alle europäischen Industrieländer dem neuen Maßsystem und der Zehnerteilung an - bis auf England, Irland und Dänemark.

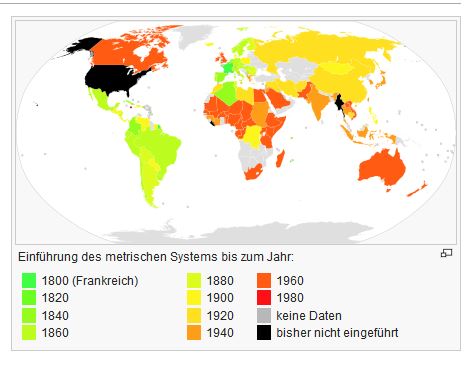

Metr. System.JPG (34.28 KiB) 3045 mal betrachtet

Die ehemalige englische Kolonie namens USA sowie das heutige Myanmar und Liberia haben das metrische System bis heute nicht eingeführt. Das Vereinigte Königreich befindet sich 'in der Umstellung':
Die Einführung des Metrischen Systems in den USA ist mehrfach gescheitert, zuletzt unter Präsident Ford.
Da die USA eine imperiale Großmacht geworden sind, übten und üben sie unmittelbaren Einfluss auf die Maßsysteme (ehemals) abhängiger Staaten wie Japan, Hongkong und Korea aus. - Mit der Folge, dass dieser Schwachsinn, den wir Europäer vor 150 Jahren abgeschafft haben, durch die Hintertür wieder bei und reinschwappt.

Wer diese Entwicklung fördert und den Druck in seinen Autoreifen lieber in pounds per squareinch misst, der muss sich auch nicht darüber wundern, dass noch nicht einmal ein 1 Zoll großer Sensor ein Zoll groß ist und der wird wohl im Übrigen mit dem Klammeraffen gepudert sein.

Übrigens: Die Chinesen hatten schon vor 1000 Jahren ein metrisches System.

Metrische Grüße von Wolfgang

[wozim]

Und jetzt ist an dieser Stelle Schluss mit dieser Art von Diskussion.
Hier wird bitte kein Streit über metrische, nicht metrische Systeme, allgemeine oder sonstige Bildung vom Zaun gebrochen.
Die Fakten sind da und basta.

[Jam]

Und jetzt ist an dieser Stelle Schluss mit dieser Art von Diskussion.
Hier wird bitte kein Streit über metrische, nicht metrische Systeme, allgemeine oder sonstige Bildung vom Zaun gebrochen.
Die Fakten sind da und basta.

Ja aber bitte. Da war doch nichts schlimmes geschrieben. ... Ist das hier ein kuschelforum... Wenn so was nicht erwünscht ist? Komisch komisch

[Binärius]

...Ist das hier ein kuschelforum...

Na ja, irgendwie schon.
Das zeichnet uns aus.
Stress kriegt's Du überall.

[Nitram]

Registrierte Benutzer sehen diesen Banner nicht!

Der Ton macht die Musik.
